卧式振动电机安装调试方法及内部结构

   卧式振动电机作为一种广泛应用于工业领域的设备，其安装调试方法及内部结构对于确保其高效、稳定运行至关重要。本文将从卧式振动电机的安装步骤、调试方法以及内部结构三个方面进行详细阐述，以期为相关从业人员提供有价值的参考。

卧式振动电机的安装步骤：

卧式振动电机的安装是一个复杂而细致的过程，需要遵循严格的步骤以确保其性能得到充分发挥。

   首先，确保电机的安装位置符合设计要求，并且有足够的空间进行安装和维护。安装位置的选择应考虑到电机的振动特性，避免将其安装在易产生共振或振动过大的位置。同时，应确保电机周围无易燃易爆物品，以保证运行安全。其次，将电机的底座安装在预定的位置上，并确保底座的水平度和垂直度符合要求。底座的安装应牢固可靠，防止电机在运行过程中发生晃动或位移。使用水平仪测量底座平面的不平度，确保其结果不大于规定范围，如0～3毫米。接着，将电机的外壳安装在底座上，并使用螺栓将其固定。外壳的安装应紧密无缝隙，以防止粉尘或水分进入电机内部影响性能。同时，应确保外壳的紧固性能良好，以防止电机的振动过大。

   在安装电机的电缆入口之前，确保电缆的长度和直径符合设计要求，并且电缆的绝缘性能良好。电缆的引入应使用密封圈进行密封，以防止电机内部的气体泄漏。电缆的固定应牢固可靠，避免在电机运行时发生松动或损坏。最后，检查电机的安装是否正确，并进行必要的调整，以确保电机的正常运行。检查内容包括电机的旋转方向、轴承的润滑情况、紧固件的松动情况等。对于发现的问题应及时处理，确保电机在安装完成后能够顺利启动并稳定运行。

卧式振动电机的调试方法：

卧式振动马达的调试是确保其性能达标和运行稳定的关键步骤。调试过程中需要关注电机的激振力、振动频率、轴承温度等参数，以确保其符合设计要求。

   首先，进行激振力的调节。卧式振动电机的激振力是通过调整转子轴两端的偏心块来实现的。根据电机的型号和规格，偏心块分为可调块和固定块。对于可调块，应使用紧固螺栓将其压紧在电机转轴上，并通过旋转偏心块来调整激振力。在调节过程中，应注意保持两端偏心块的位置相对应，且百分数的设定必须相等，以避免产生巨大的错向激振力，损伤电机的振动机械。

   其次，进行振动频率的调节。振动频率的调节通常通过改变电机的转速来实现。在调节过程中，应使用合适的测速仪器对电机的转速进行监测，并根据需要调整电机的供电电压或频率，以达到所需的振动频率。此外，还应关注轴承的温度变化。轴承是卧式振动电机的关键部件之一，其温度的变化直接影响到电机的运行稳定性和寿命。在调试过程中，应使用温度计对轴承的温度进行实时监测，并确保其不超过允许范围。如发现轴承温度过高，应及时停机检查并排除故障。

卧式振动电机的内部结构：

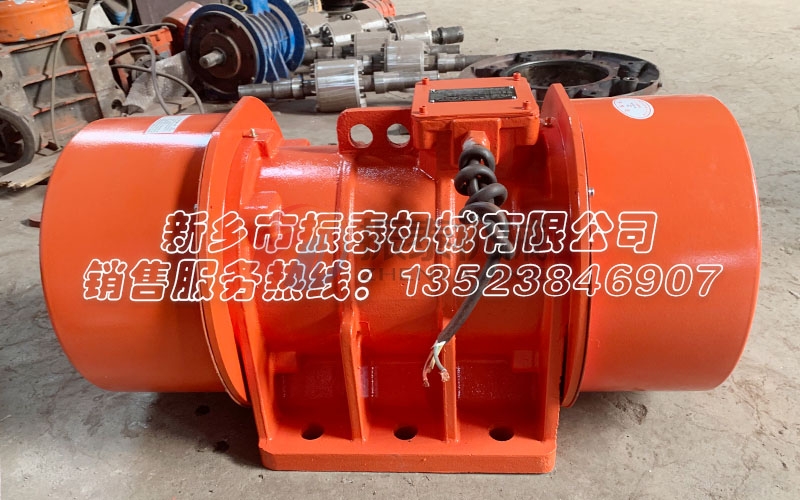

   卧式振震动电机的内部结构复杂而精细，主要由驱动电动机部分和激振机械部分组成。这两部分相互配合，共同实现电机的振动功能。

驱动电动机部分是卧式振动电机的动力源，通常采用三相异步电动机或单相电动机。其结构与普通电机相似，包括定子、转子、轴承、端盖等部件。定子部分固定不动，负责产生磁场；转子部分在磁场的作用下旋转，将电能转化为机械能。轴承则用于支撑转子并承受其旋转时产生的离心力。

   激振机械部分是卧式振动电机的核心部件，主要由偏心块、主轴、轴承等部件组成。偏心块安装在主轴的两端，通过高速旋转产生离心力，从而产生激振力。主轴则负责将激振力传递给振动机械，实现物料的输送、筛分等功能。轴承则用于支撑主轴并承受其承受的强大径向载荷。

在卧式振动电机的内部结构中，还应注意以下几点：

   首先，机壳采用全封闭型式，可经常工作在粉尘环境中。机壳上面带有环形散热筋，除了增加散热性能外，还能加强机壳的机械强度。其次，为了保证主轴刚度，一般把主轴设计成短而粗，以适应主轴两端承受强大离心力的需要。因此，整机外形也为短而粗。此外，须使用重型耐振轴承，用以承受强大径向载荷，传递激振动力。同时，要求电机线圈、引出电缆和接线盒结构，必须具备耐振能力，以防止在振动过程中发生损坏。

   综上所述，卧式三相异步电动机的安装调试方法及内部结构对于确保其高效、稳定运行具有重要意义。在安装过程中，应严格遵循安装步骤，确保电机的安装位置、底座水平度、电缆连接等符合要求。在调试过程中，应关注激振力、振动频率、轴承温度等参数，确保电机的性能达标。同时，了解电机的内部结构有助于更好地理解和维护设备，确保其长期稳定运行。
