VB-21164-W型振动电机

更新时间:2021-08-25    发布人:未知    浏览:0
VB型振动源三相异步电动机简称为振动电机,也有很多地方用户称之为震动马达、振打电机、振动电动机、振动器等等别名。振泰机械生产的VB型振动电机是直线振...
振动电机二维码
扫一扫添加振泰客户经理微信好友,方便沟通产品技术参数、方案报价、外形尺寸、图片视频等更多信息。
振动电机联系方式

VB型振动电机概述说明:

  VB型动源三相异步电动机简称为振动电机,也有很多地方用户称之为动马达、振打电机、振动电动机、振动器等等别名。振泰机械生产的vb型振动电机直线振动筛机、直排振动筛、矿用振动筛、振动给料机、振动输送机、振动落砂机、振动放矿机、振动平台等各种振动机械配套的通用激振源,以其优良的性能广泛用于煤炭、冶金、矿山、电力、粮食、化工、铸造、水泥、港口等行业;VB型振动电机除了可以应用与一般振动设备外,还可以组合多种振动形式产品;如:垂直提升型,旋转振动型,摇晃振动型,组合直线型,组合长椭圆型,复合双频型,复合双振幅型等等。

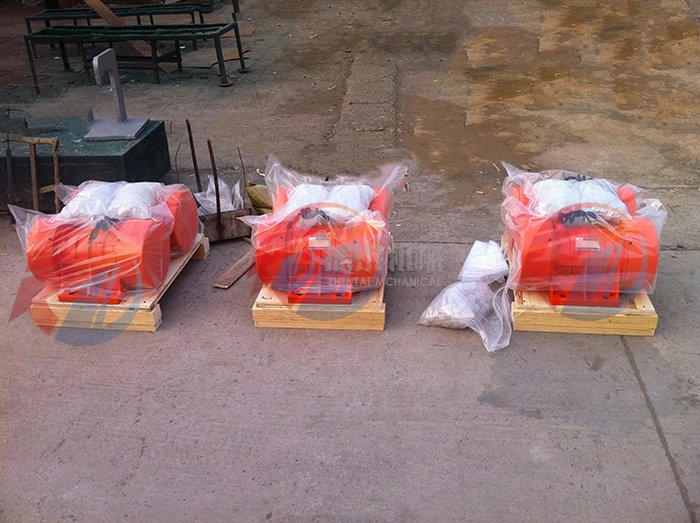

VB-21164-W型振动电机

VB型振动电机的工作原理:

  VB型振动电机是将动力源与振动源合为一体的电动旋转式激振器,由特殊设计的铜线包外加两组偏心块组装而成,振动电机利用安装在转子轴两端的可调偏心块高速旋转产生的离心力得到的激振力,在实际生产使用中用户只要根据自己需要调整两端平行块就能达到所需要求的激振力;VB型振动电机只需调节两端外侧的偏心块,使之于内侧偏心块形成一定的夹角,就可无级调整激振力。

VB-21164-W型振动电机夹角图

VB型振动电机的使用条件:

1、环境温度:-20℃~+40℃  ;

2、海拔:小于1000米    电源电压:220V;

3、电源频率:50 Hz,60Hz   防护等级:IP54/IP55;

4、接法:Y或Δ  ;

5、绝缘等级:B级或F级    工作方法:S1(连续);

6、安装方式:任意方向      温升:小于80K(电阻法);

7、振动加速度:不超过7g(g:重力加速度);

8、温升:小于80K(电阻法);

VB-21164-W型振动电机产品优势

VB型振动电机常见故障及处理方法:

一、开机后,电机不启动,应检查:

   ①、380V电源是否缺相;

   ②、电机接线处是否断相;

   ③、两端防护罩是否变形并磨擦偏心块;

二、开机后,电机噪音大、发热等,应检查:

   ①、振动机械与电机地脚接触面的粗糙度是否符合安装要求;

   ②、电机地脚与振动设备连接螺拴是否上紧;

   ③、主机振动加速度是否符合使用要求;

   ④、电机轴承是否缺润滑油;

三、调整偏心块后,振幅变化异常,应检查:

   ①、转轴两端偏心块是否均匀对称调节;

   ②、偏心块锁紧螺栓是否完全紧固;

   ③、振动电机转向是否得当;在两台振动电机同时工作的振动设备上.,其转向应该是相反的,当其转相不符合要求时,一定要单台调其相序,不要调两台振动电机总电源的相序。

VB-21164-W型振动电机核心功能
VB-21164-W型振动电机图纸

  备注:VB系列VB-21164-W型振动电机,激振力21000N,额定功率1.6KW,额定电流3.82A,振频1440r/min,重量100kg,外形及安装尺寸A290,B280,J78,AB340,BB340,L500,G52,H145,HD295,D27,紧固螺栓M24。可作为仓壁振动器、振动给料机、振动给料斗、振动平台等振动机械设备的激振源和动力源。
