震动电机型号等级及激振力的计算方式

   今天我们为大家讲解的是振动电机型号等级及激振力的计算方式 ，振动筛的动力源-震动电机的型号及选择标准。大家都知道，不论哪种外形的筛分设备其动力源都是由振动电机提供的，那么我们在购买振动筛时对动力源也要有所了解，以便我们在选购时可以精准匹配。

   振动电机的特点是转速越低，振幅越高，电机每转一圈，物料在筛面被抛起一次，沿抛物线呈固定轨迹向前或上下跳动，使物料得到筛分或者振实处理。这也是振动筛分设备的核心技术。

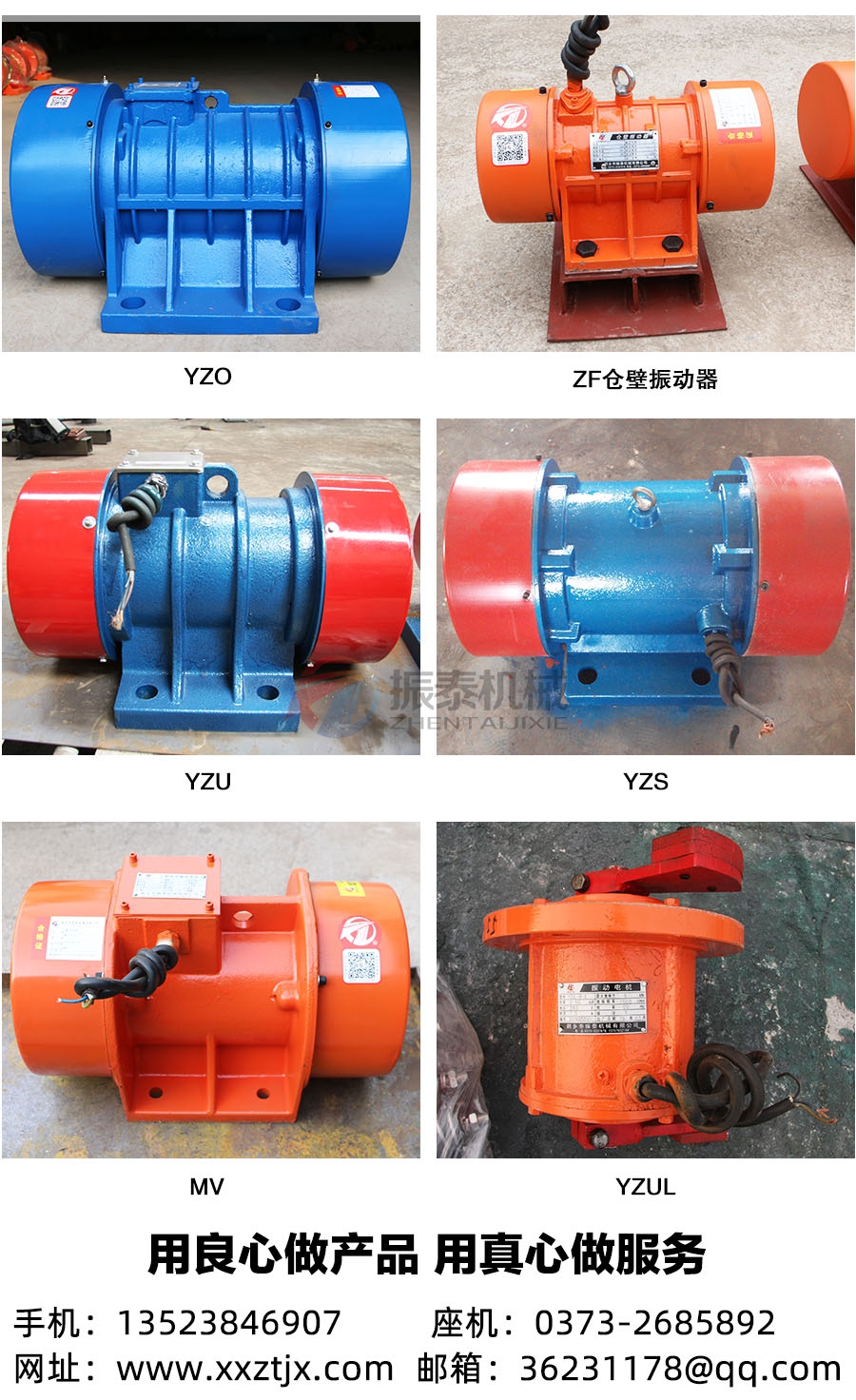

   振动电机型号有：JZO、YZU、VB，xvm，YZO、 YZS、YZD、TZD ，TZDC等。等级可分为：六级、四级、二级，其外形可分为卧式振动电机与立式振动电机。我们选择时要根据自身生产要求、筛机类型等因素来合理选择电机振次N（r/min）和双振幅S（mm）。

  1、二级振动电机：其振次为(N=2870r/min),振幅为(S=2-4mm)，该型号电机可用于高频振动筛、振动平台等设备;

  2、四级振动电机：其振次为(N=1460r/min),振幅为(S=4-8mm)，该型号电机可用于超声波振动筛、轻型直线筛、旋振筛等设备;

  3、六级振动电机：其振次为(N=980r/min),振幅为(S=8-12mm)，该型号电机可用于矿用振动筛等重型筛分设备或输送设备;

   需要注意的是：不同型号的筛分设备所配备的电机外形与功率是相应的，这和振次、振幅有直接的关系，我们在选择时应切记出现“小驴拉大磨”或“大炮打苍蝇”问题的出现。

振动电机激振力的计算方式：

  激振力:Fm=G/g×r×ω2

  G：偏心块质量，g：重力加速度，r：偏心块质心与回转轴的距离，ω：电机旋转角频率，振幅：S＝1.8/(N/100)2×Fm/G，Fm：激振力（N），G：参振重量，N：振次，S：双振幅（mm）。

如YZUL5-4振动电机为例：

   YZUL指的是电机型号（型号不同，电机安装中心孔距也不尽相同），5表示激振力为5千牛，4表示为4级电机，即转速为2870r/min。在计算电机激振力时我们要注意的是：电机激振力必须要高出筛机总重量的30%，振次（N）的计算方式要从振动弹簧以上部位开始算起（包含电机自身重量）。

   以上就是针对振动电机型号及激振力的计算方式问题的解答，您可以根据以上参数自行计算并选择适合自身生产要求的振动筛分设备，如有任何技术问题请联系我们，24小时技术支持热线：0373-2685892 13523846907（同微信）。
